广东江门-贴片陶瓷电容的容量受哪些影响

2020-12-24 342

  薄膜电容器的容量大小取决于薄膜金属层面积的大小,所以容量的下降首要便是金属镀层受外界要素影响,面积削减而发生的。在电容器制作过程中,膜层之间存在微量的空气,且较难消除。电容器作业时,空气在电场作用下,有或许被电离。空气电离后发生臭氧,臭氧是一种不稳定的气体,常温下自行分化为氧,是一种强氧化剂,低浓度下可瞬间完结氧化作用。金属化薄膜的金属镀层(成份为Zn/Al)遇到臭氧分化的氧后当即氧化,生成通明不导电的金属氧化物ZnO和Al2O3,实际表现为板面积减小,电容器容量下降。因而消除或削减膜层间的空气,能够减缓电容量衰减。当膜层间的空气被外界水份侵入时,空气的击穿电位会下降,加快空气电离,发生很多的臭氧,氧化金属化薄膜的金属镀层,电容器的容量会迅速下降。

  薄膜电容器的选型要求

  1.电容器的额外电压:

  指在额外温度规模内能够接连施加到电容器的直流电压或脉冲电压的峰值。考虑到可靠性降额运用要求

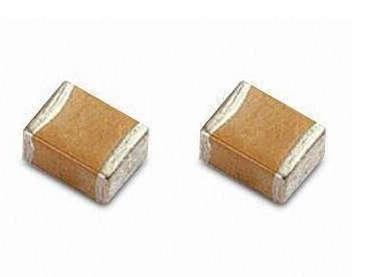

广东贴片陶瓷电容

  2.电容器的作业电压挑选:

  通过电容器的脉冲电压和耐电压,因为薄膜电容器存在损耗,在高频和高脉冲条件下运用时,如有较大通过电容器的电流会使薄膜电容器的本身发热,严重时将会有热击穿等(冒烟、击穿)的风险,因而运用中还受到电容器额外电流的限制。运用时有必要保证这两个电压都在答应规模之内。假如无法确认实际作业电压(电流)波形,可用电容器作业的本身温升来确认,一般对聚酯类电容,答应本身温升在小于10C的条件下运用。对于聚丙烯电容,答应在本身温升在小于5℃的条件下运用。(实际测量应在电容器端面引线焊接部位表面测验)

  3.电容器容量和引线跨距的挑选:

  1) 容量选取有必要契合E24系列值规模内:1.0,1.1,1.2,1.3,1.5,1.6,1.8,2.0,2.2,2.4,2.7,3.0,3.3,3.6,3.9,4.3,4.7,5.1,5.6,6.2,6.8,7.5,8.2,9.1共24级,其间下面画横线的为E12系列值,为优选系列值。

  2)容量取值规模应契合各类电容器通用标准书中给出的容量规模 :

  不同厂家提供的标准书,其容量的上、下限规模或许略有不同,但假如容量选取值已明显低于该类其他下限值,则应在陶瓷电容器中选取,反之如容量值已高于该类其他上限值,则应在电解电容器中选取。

  3)引线成型脚距的选取:

  不同型号不同标准的薄膜电容器,其引线惯例间距P 在厂家标准书中都有确认的数值,但在实际运用中,根据PCB装配要求,能够要求厂家成型供货,给出的成型后脚距F的尺寸要求。

文章源自:广东贴片陶瓷电容 http://www.sanjv.com
